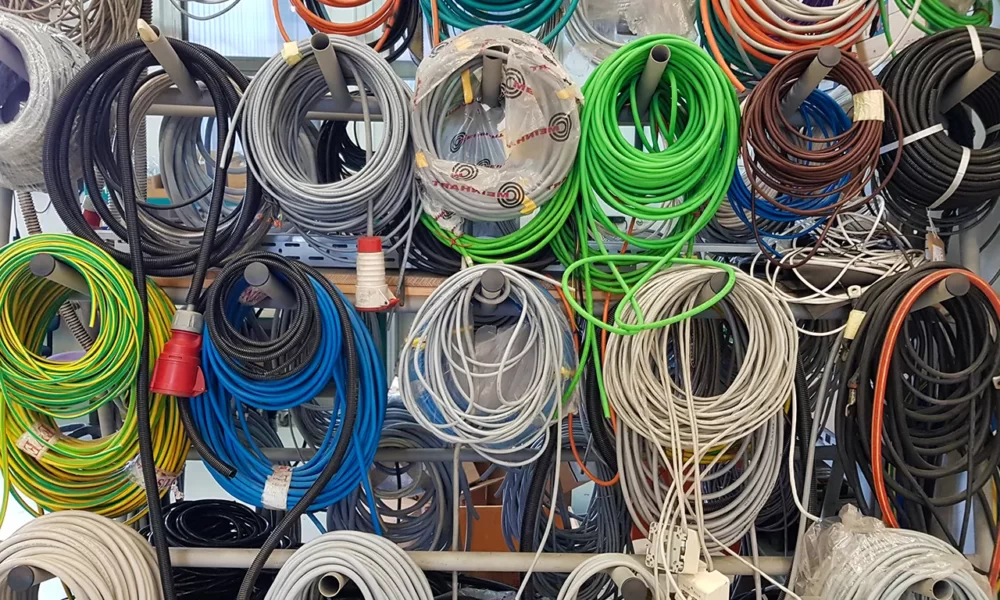

Atunci când alegi un cablu electric, este imposibil să nu observi combinațiile de litere și cifre inscripționate pe manta: CYY-F, FY, ACYBY, MCCG etc. Pentru mulți utilizatori, aceste coduri par criptice, însă ele oferă informații esențiale despre structura, utilizarea și siguranța cablului.
În acest articol explicăm, pas cu pas, cum se citesc codurile cablurilor electrice, ce înseamnă fiecare literă și cifră și cum alegi corect cablul potrivit pentru instalația ta.
Cum sunt formate codurile cablurilor electrice
În mod uzual, codurile cablurilor sunt alcătuite din:
- 4 grupe de litere, care descriu materialul, domeniul de utilizare, tipul de izolație și regimul de execuție;
- 2 grupe de cifre, care indică numărul de conductoare și secțiunea acestora.
Această structură standardizată permite identificarea rapidă a caracteristicilor cablului, fără a consulta fișa tehnică.
I. Materialul conductorului (prima grupă de litere)
Această literă indică din ce material este realizat conductorul:
- A – conductor din aluminiu
- fără literă – conductor din cupru
Cuprul este preferat în instalațiile rezidențiale datorită conductivității și durabilității superioare.
II. Domeniul de utilizare (a doua grupă de litere)
Această grupă arată unde poate fi folosit cablul:
- F – instalații electrice fixe
- M – instalații electrice mobile
- C – cabluri de energie (joasă și medie tensiune)
- CS – cabluri de semnalizare
- CC – cabluri de comandă și control
- T – cabluri de telecomunicații
III. Izolația și mantaua de protecție (a treia grupă)
Această grupă descrie materialele izolatoare și de protecție:
- Y – izolație din PVC
- C – izolație din cauciuc
- H – izolație din hârtie
- T – împletitură textilă
- E – ecran de protecție
- B / Ab – armătură din bandă de oțel
- P – manta din plumb
- S – manta PVC îngroșată
IV. Regimul de execuție (a patra grupă)
Această literă indică robustețea cablului:
- U – execuție ușoară
- M – execuție medie
- G – execuție grea
- I – greu combustibil
- f / ff – cablu flexibil / foarte flexibil
Cifrele din codul cablului electric
- Prima grupă de cifre → numărul de conductoare
- A doua grupă de cifre → secțiunea conductorului (mm²)
Exemplu: 3×2,5 = 3 conductoare, fiecare cu secțiunea de 2,5 mm².
Exemple explicate de cabluri electrice
🔹 FYY 3×2,5
Cablu cu 3 conductori din cupru, secțiunea 2,5 mm², izolație și manta din PVC, pentru instalații fixe.
🔹 CYY-F 3×1,5
Cablu de energie, 3 conductori din cupru, izolație PVC, cu întârziere la propagarea focului.
🔹 MCCG 4×4
Cablu pentru instalații mobile, cu izolație și manta din cauciuc, rezistent la solicitări mecanice.
🔹 CSYAbY 16×1,5
Cablu de semnalizare, 16 conductori din cupru, izolație PVC, armătură din bandă de oțel.
🔹 ACYBY 3×6
Cablu de energie cu 3 conductori din aluminiu, izolație PVC, manta armată cu bandă de oțel.
Coduri suplimentare frecvent întâlnite (selectiv, uzual)
Pentru a evita supraîncărcarea inutilă a informației, iată cele mai relevante coduri întâlnite în practică:
- J – cablu cu conductor de protecție verde-galben
- oz / OZ – cablu fără conductor de protecție
- FR – rezistent la foc
- Li / LiF – conductori flexibili din toroane împletite
- XPE / XLPE – izolație din polietilenă reticulată
- H – cablu armonizat conform standardelor europene
- Yw – PVC rezistent la temperaturi ridicate
Ce înseamnă, concret, CYY-F?
CYY-F este un cablu:
- de energie (C),
- cu izolație și manta din PVC (YY),
- flexibil, cu comportament îmbunătățit la foc (F).
Este frecvent utilizat în instalații electrice unde este necesară o siguranță sporită la incendiu.
Concluzie
Codurile cablurilor electrice nu sunt simple combinații de litere, ci un limbaj tehnic standardizat, esențial pentru alegerea corectă a cablului. Înțelegerea lor te ajută să eviți greșeli costisitoare, să respecți normativele și să construiești instalații sigure și durabile.
Pentru proiecte importante, este recomandat ca alegerea cablurilor să fie făcută împreună cu un electrician autorizat sau un inginer proiectant.
